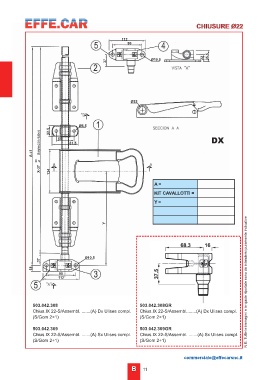

CHIUSURE Ø22
112
90
Y 37 Ø10.5 22
35.5
A ±1 Ø8.5 Ø22 N.B. Tutte le immagini e le quote riportate sono da intendersi puramente indicative
+0 55 DX
81.5
X-37 -2 (lughezza tubo) A=
134 32.5 KIT CAVALLOTTI =
Y=
18 Ø10.5
37
90
112
503.042.308 503.042.308GR
Chius.IX 22-S/Assembl. .......(A) Dx Ulises compl. Chius.IX 22-S/Assembl........(A) Dx Ulises compl.
(S/Gom 2+1) (S/Gom 2+1)
503.042.309 503.042.309GR
Chius.IX 22-S/Assembl. .......(A) Sx Ulises compl. Chius.IX 22-S/Assembl. .......(A) Sx Ulises compl.
(S/Gom 2+1) (S/Gom 2+1)
