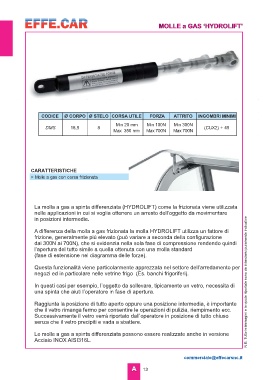

Page 27 - EFFECAR _giu2021.pdf

MOLLE a GAS ‘HYDROLIFT’

CODICE Ø CORPO Ø STELO CORSA UTILE FORZA ATTRITO INGOMBRI MINIMI

DMS 18,5 8 Min 20 mm Min 100N Min 300N (CUX2) + 45
Max 350 mm Max 700N Max 700N

CARATTERISTICHE
> Molle a gas con corsa frizionata

La molla a gas a spinta differenziata (HYDROLIFT) come la frizionata viene utilizzata N.B. Tutte le immagini e le quote riportate sono da intendersi puramente indicative
nelle applicazioni in cui si voglia ottenere un arresto dell’oggetto da movimentare
in posizioni intermedie.

A differenza della molla a gas frizionata la molla HYDROLIFT utilizza un fattore di
frizione, generalmente più elevato (può variare a seconda della configurazione
dai 300N ai 700N), che si evidenzia nella sola fase di compressione rendendo quindi
l’apertura del tutto simile a quella ottenuta con una molla standard
(fase di estensione nel diagramma delle forze).

Questa funzionalità viene particolarmente apprezzata nel settore dell’arredamento per
negozi ed in particolare nelle vetrine frigo (Es. banchi frigoriferi).

In questi casi per esempio, l’oggetto da sollevare, tipicamente un vetro, necessita di
una spinta che aiuti l’operatore in fase di apertura.

Raggiunta la posizione di tutto aperto oppure una posizione intermedia, è importante
che il vetro rimanga fermo per consentire le operazioni di pulizia, riempimento ecc.
Successivamente il vetro verrà riportato dall’operatore in posizione di tutto chiuso
senza che il vetro precipiti e vada a sbattere.

Le molle a gas a spinta differenziata possono essere realizzate anche in versione
Acciaio INOX AISI316L.
