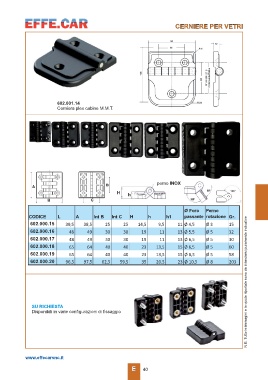

P. 213
CERNIERE PER VETRI
602.001.14
Cerniera plex cabine M.M.T.
perno INOX
Hh
CODICE L A Int B Int C H h h1 Ø Foro Perno N.B. Tutte le immagini e le quote riportate sono da intendersi puramente indicative
602.000.15 39,5 38,5 25 25 14,5 9,5 passante rotazione Gr.
602.000.16 11
602.000.17 48 49 30 30 19 11 11 Ø 4,5 Ø 3 15
602.000.18 48 49 30 30 19 13,5
602.000.19 65 64 40 40 23 13,5 13 Ø 5,5 Ø 5 32
602.000.20 65 64 40 40 23 20,5
96,5 97,5 62,5 59,5 35 13 Ø 6,5 Ø 5 30
15 Ø 6,5 Ø 5 60
15 Ø 8,5 Ø 5 58
23 Ø 10,5 Ø 8 203
SU RICHIESTA
Disponibili in varie configurazioni di fissaggio
www.effecarsnc.it
E 40
