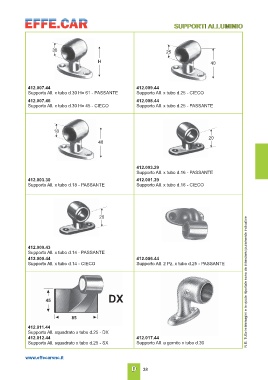

P. 166
30 SUPPORTI ALLUMINIO
H
25
40
412.007.44 412.009.44
Supporto All. x tubo d.30 H= 61 - PASSANTE Supporto All. x tubo d.25 - CIECO
412.007.46 412.008.44
Supporto All. x tubo d.30 H= 45 - CIECO Supporto All. x tubo d.25 - PASSANTE
18 20
40
412.003.30 412.003.29
Supporto All. x tubo d.18 - PASSANTE Supporto All. x tubo d.16 - PASSANTE
412.001.29
Supporto All. x tubo d.16 - CIECO
20 412.006.44 N.B. Tutte le immagini e le quote riportate sono da intendersi puramente indicative
Supporto All. 2 Pz. x tubo d.25 - PASSANTE
412.000.43
Supporto All. x tubo d.14 - PASSANTE
412.000.44
Supporto All. x tubo d.14 - CIECO
45 DX
85 412.017.44
Supporto All. a gomito x tubo d.30
412.011.44
Supporto All. squadrato x tubo d.25 - DX D 38
412.012.44
Supporto All. squadrato x tubo d.25 - SX
