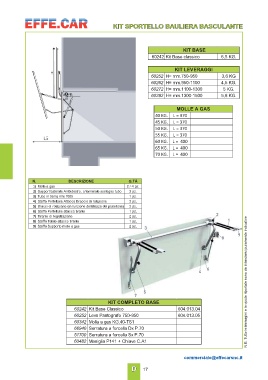

KIT SPORTELLO BAULIERA BASCULANTE

KIT BASE 6,5 KG.
60242 Kit Base classico

KIT LEVERAGGI 3,6 KG
60252 H= mm.750-950 4,5 KG.
60262 H= mm.950-1100 5 KG.
60272 H= mm.1100-1300 5,8 KG.
60282 H= mm.1300-1500

40 KG. MOLLE A GAS
45 KG. L = 370
50 KG. L = 370
55 KG. L = 370
60 KG. L = 370
65 KG. L = 400
70 KG. L = 400
L = 400

N. DESCRIZIONE Q.TÀ

1) Molla a gas 2 / 4 pz.

2) Support Laterale Ambidestro, c/terminale sostegno tubo 2 pz.

3) Tubo in barra mm.1005 1 pz.

4) Staffa Portellone Attacco Braccio di rotazione 2 pz.

5) Bracci di rotazione (in funzione dellaltezza del portellone) 2 pz.

6) Staffa Portellone attacco tirante 1 pz.

7) Tirante di registrazione 2 pz. N.B. Tutte le immagini e le quote riportate sono da intendersi puramente indicative

8) Staffa Telaio attacco tirante 1 pz.

9) Staffa Supporto molle a gas 2 pz.

KIT COMPLETO BASE 604.013.04
60242 Kit Base Classico 604.013.05
60252 Leva Pantografo 750-950
60342 Molla a gas KG.40-TS1 commerciale@effecarsnc.it
66940 Serratura a forcella Dx P.70
51700 Serratura a forcella Sx P.70
60482 Maniglia P141 + Chiave C.A1
